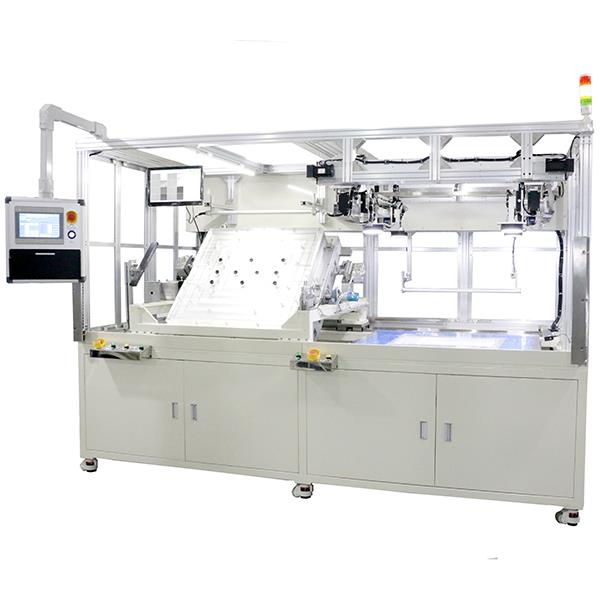

燃料电池氢能源膜电极自动对位网板贴合机

燃料电池氢能源膜电极自动对位网板贴合机

产品详情

燃料电池氢能源膜电极自动对位网板贴合机是由真空贴合机厂家宝德精密研发的燃料电池氢能源膜电极工艺制程设备中的一款高端设备,设计有高精度CCD视觉自动对位平台系统,精密网版式滚轮贴合系统。全贴合设备主要是针对各种膜电极材料和质子膜、催化层、边框膜的贴合工艺而研制,根本上消除了贴合时产生的气泡,反重力真空单元,防止薄膜在贴合工艺中出现拉伸、压痕等功能性缺陷。各种功能薄膜间的刚/柔性贴合及对膜间的刚/柔性贴合。曲面贴合机设备哪家好?推荐宝德精密,它是一家以真空技术为核心,涵盖显示触控系列、氢燃料电池、太阳能光伏、半导体系列、工厂自动化系列制造设备的方案提供商和设备集成商。

工艺设备流程示意图

氢燃料电池膜电极全自动贴合生产检测线

工艺设备流程示意图(上图)

产品性能:人工取放OCA膜及膜材或TFT。CCD系统自动精确对位,贴合精度可达±0.1mm,当定位调整完成,双手按启动按钮,翻转结构翻转,开始贴合动作。可根据产品更改定位点,更换型号非常方便,特别适合小批量、多样化生产。

本设备适合在13~26寸的OCA和膜材、TFT的软对硬、软对软贴合(OCC贴合)工序。

机器结构

2.1设备单元

序  号项  目规 格 参 数数量或要求备  注
2.1.1机架2000*1270*2100mm 长*宽*高1个
2.1.2翻转结构650*500mm1套可定制
2.1.3翻转结构防掉落装置配抱闸系统1套
2.1.4贴合单元硅胶滚轮1套
2.1.5夹紧装置气缸(或电磁铁)1套
2.1.6吸附单元真空发生器1套
2.1.7CCD对位系统智能相机系统1套
2.1.8设备操作界面工控机+显示器1套

2.2工作台部分

序  号项  目规格参数  备  注
2.2.1工作台尺寸640*480mm
2.2.2压合产品尺寸13~26寸 POL
2.2.3工作台操作方式X、Y、θ角自动调整

3.1机器性能

序  号项  目规 格 参 数备  注
3.1.1设备产能(C/T:cycle time)25~30ses/1pce,按20hrs/dCy计产量:约1200pcs/day
操作时间≥98%
不包括人工上下料
3.1.2设备故障率≤2%
3.1.3产品合格率≥99%来料不良不计其内

3.2制程参数管控

序  号项  目规 格 参 数数量或要求备  注
3.2.1参数设定可以在显示器上设定和显示参数,例如:贴附速度、贴附长度;

3.2.2触摸屏密码锁有三层密码功能,即:供应商,工程师,操作员
修改参数时用

外形尺寸

外形尺寸


设备部件简要说明


设备部件简要说明
