燃料电池氢能源膜电极自动热压贴合机

产品描述：燃料电池氢能源膜电极自动热压贴合机是本公司研发的燃料电池氢能源膜电极工艺制程设备中的一款高端设备，设计有高精度CCD视觉自动对位平台系统，精密贴合系统，机器人自动上下料、自动对位热压贴合。针对各种膜电极材料和质子膜、催化层、边框膜的贴合工艺而研制。

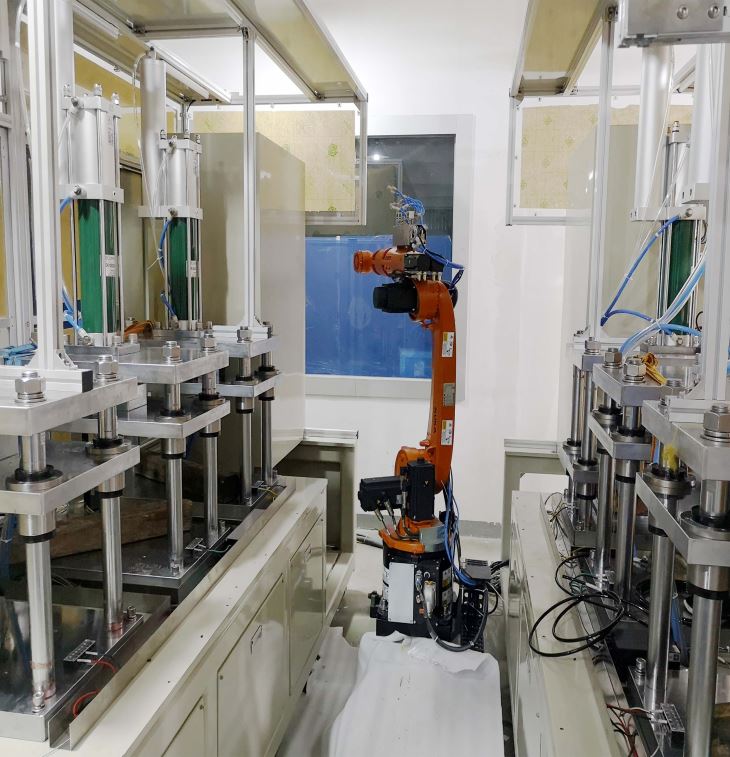

                                                            氢燃料电池膜电极全自动贴合生产检测线

                                        工艺设备流程示意图（上图）

产品性能：

设备功能：将五层膜电极和上下两片微孔层热压贴合在一起形成七层膜电极。

技术参数：

1、贴合误差：≤0.2mm；

2、工作温度：≤150℃；

3、压机压力：2t；

4、生产节拍：≥1.5pcs/min；

6、生产工位：6个热压贴合工位；

7、上下料：6轴机械手上下料

                            适用产品示意图（上图）：膜电极多层贴合

                    设备外形示意图（上图）
